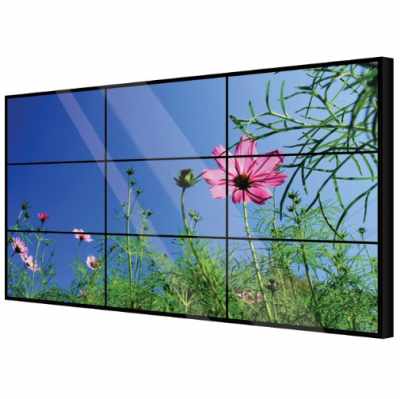

液晶拼接屏作為一整套大屏控制系統，受前端設備、控制主機設備、視頻頻率范圍和輸入信號幅度等因素的影響，常常會造成畫面故障的問題。

   一、前端設備、控制主機設備以及終端設備之間的電位有電位差也會干擾視頻信號，造成圖像信號的畸變或圖像出現滾道。如果在整個系統帶電接入時，可能因?yàn)榍昂蠖嗽O(shè)備的地線之間的電位差造成地對地跳火，這一跳火嚴重時會擊毀輸入端的元件或PCB板砂鍋內的地級敷線。造成輸入端開路，輸入無圖像故障。

   因此監控系統工程的建設應嚴格按規范設計、施工。接地母線應采用足夠截面積的銅制導線，確保前后端的地對地電阻小于1歐姆，接地線不得形成封閉回路，不得與強電網零線短接或混接。

   二、由于視頻頻率范圍較寬，視頻信號在傳輸過程中較易受到干擾，從而影響圖像質量。干擾嚴重的可能造成圖像扭曲、變形、滾道、行場不同步。所以監控系統安裝過程中，視頻線必須遠離電磁波干擾源。

   三、專業液晶拼接電視的輸入信號幅度為1Vp-P±3dB，輸入阻抗為七十五歐姆。因此，如果輸入信號由于線纜衰減、阻抗不匹配或傳輸電纜的BNC頭制作不規范等原因，造成輸入信號幅度遠低于0.7p-p，或者由于攝像機的輸出不規范或接入了某些不規范的接入設備導致輸入信號幅度遠大于1.4Vp-p時，均有可能造成圖像失真等故障。
